硬X射线镜

我们提供高品质的X射线聚光镜 · K-B镜,椭球镜,抛物镜,圆柱镜,平面镜; · 多层膜(W / B 4 C,W / C,W / Si,Pt / C等),单层膜(Pt,Au,Ru等); · 高反射率; · 大面积(长度可达500毫米); · 短周期结构(最短周期长度〜0.9 nm); · 硬X射线偏振片(<1keV);

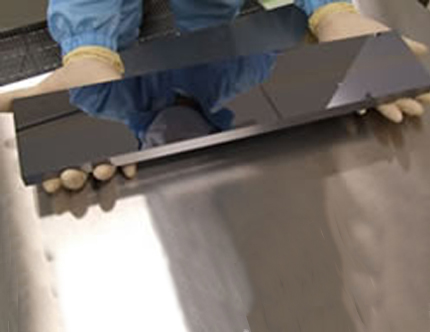

多层KB镜


基板尺寸:500×100mm2
W / C多层膜涂层


                              用于K-B镜像系统的多层反射镜

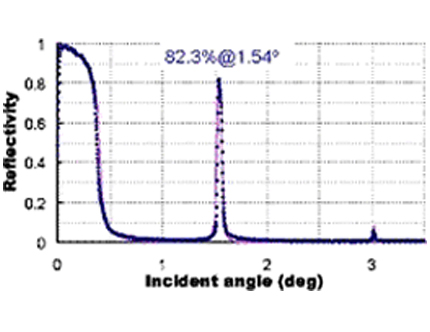

反射率的评价例(波长:0.154nm,蓝色:测定值,粉红色:计算值,周期长度2.95nm)

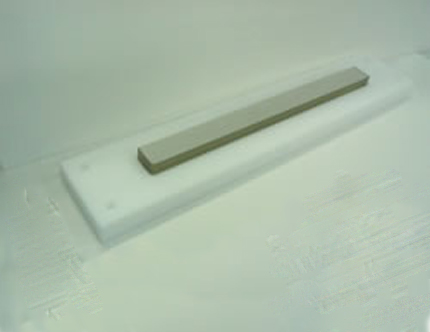

平面镜


· 基板尺寸:140×10mm2

· Pt单层膜涂层

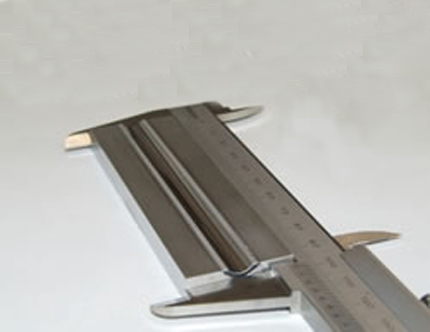

圆柱镜

· 圆柱面部件尺寸:100×10mm2
· 曲率半径4毫米
· Ru单层膜涂层

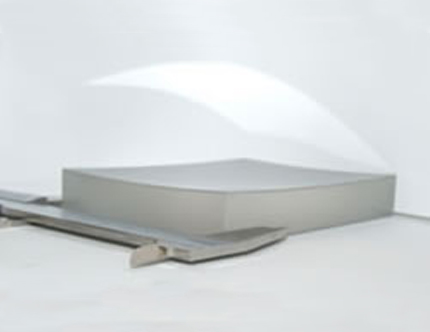

椭圆镜


· 基板尺寸:110×80mm2



三色镜


三色全反射镜:




多层偏振器(Multilayer polarizer)



                                基板尺寸:20×20mm2

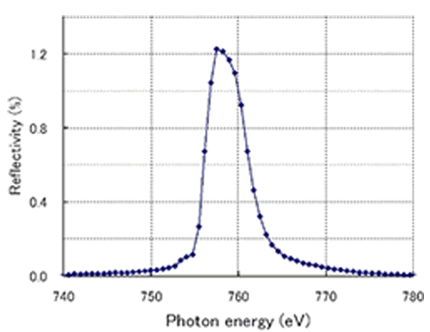

                                        反射率实测值(入射角45°)

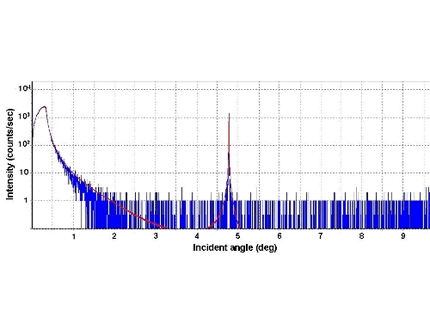

反射率的评价例(波长0.154nm,蓝色:测定值,红色:计算值,循环长度0.93nm)
