真空穿透密封件FeedThrough

真空中真空电极FeedThrough,又称“穿通密封件”,是一种可以穿过真空腔壁,将大气端的各种电功率、电讯号、运动、流体及光束的等传输到真空室内部的密封装置。真空FeedThrough封接采用活性合金喷镀与传统陶瓷喷镀(Mo-Mn)的方法,结合先进的真空焊接技术来实现陶瓷与金属的封接 。这些都是为密封层提供所需的超高真空(UHV)组件。其通常使用的材料是高氧化铝(Al2O3),可伐合金(Kovar),无氧铜(OFHC Cooper)和304系列的不锈钢。

规格类型


      我们提供的多针真空FeedThrough在电子显微镜、表面分析仪和半导体工艺控制等诸多仪器上均有应用。且本系列产品符合国际工业标准以及CF法兰标准。

               我们的多针FeedThrough的馈线在空气侧有圆形螺纹接头。每一个可伐合金导体针头上都氧化铝制成的陶瓷片包裹,使其达到绝缘效果。额定为300V,额定电流为每个针头5A。

      我们提供的穿透密封件FeedThrough烘烤温度可达到450摄氏度,并且可在超高真空环境中工作。体积小巧,便于操作。我们还接受真空插端针器件的定制,方便快速接线。同时相较于国外提供的电馈通器件,我们提供的服务更优质,产品的性价比更高,帮助客户节约成本,提高采购体验。如果您有需求请与我们联系,北京玉研精密仪器有限公司随时欢迎您的选购。

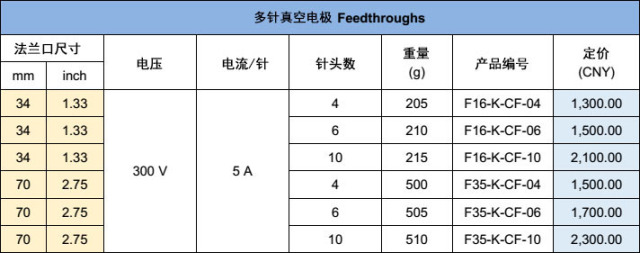

下面是每种FeedThrough的具体参数表以及价格:







实物展示

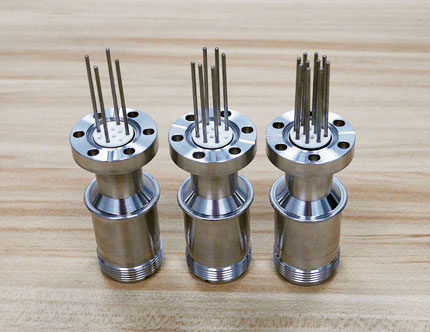

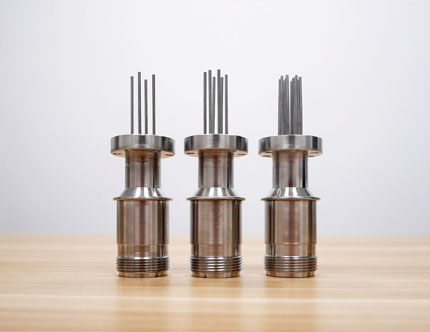

CF16:

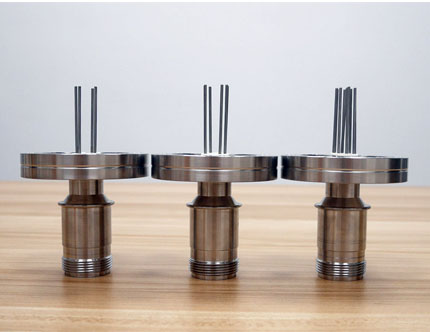

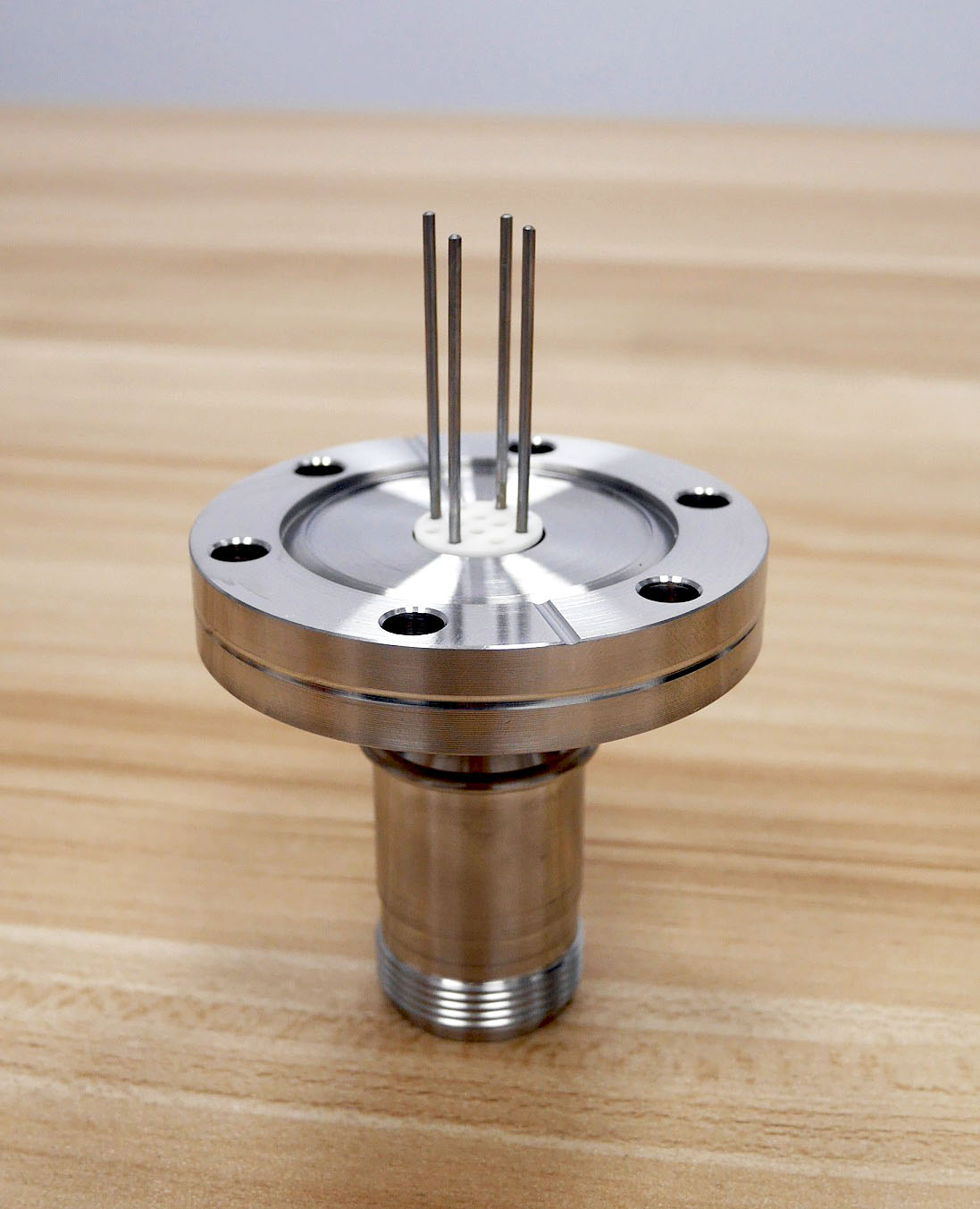

CF35:








配套母头

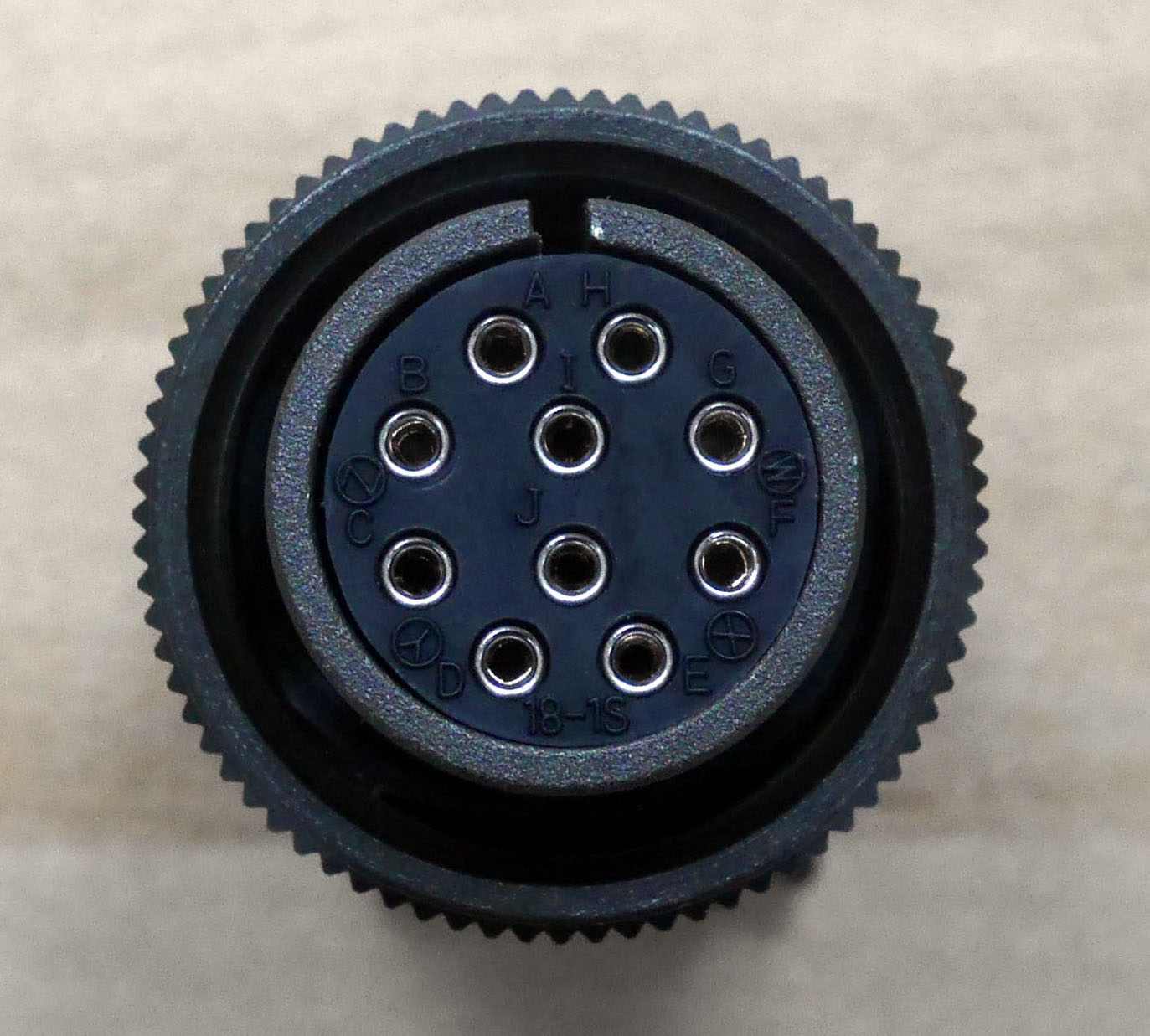

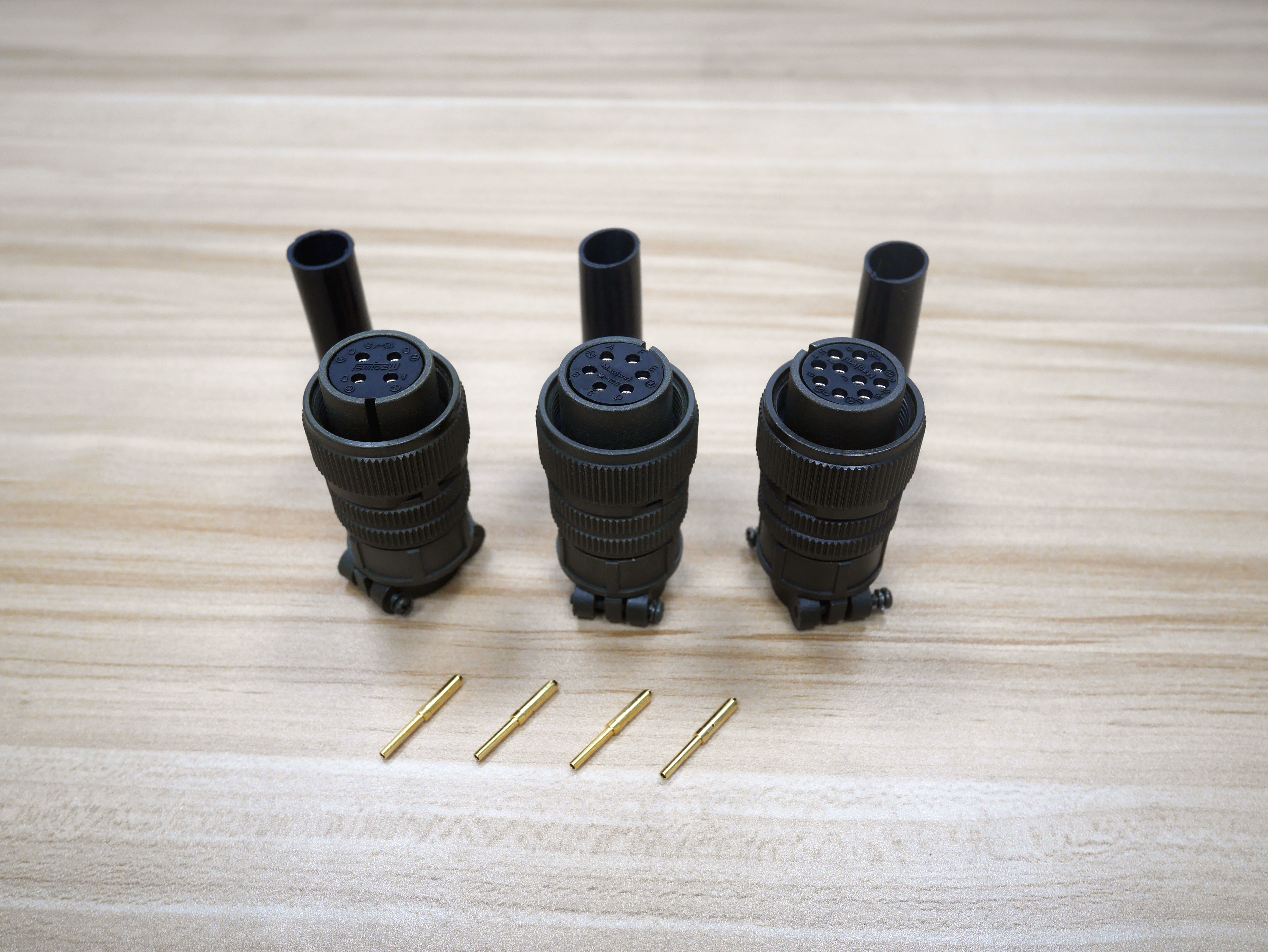

      下图是我们提供的FeedThrough相匹配的4/6/10针的母头,标准件,额定电流5A,1.5mm口径,使用时要把母头上的螺纹拧紧。母头系列标准件产品均符合国际军标。

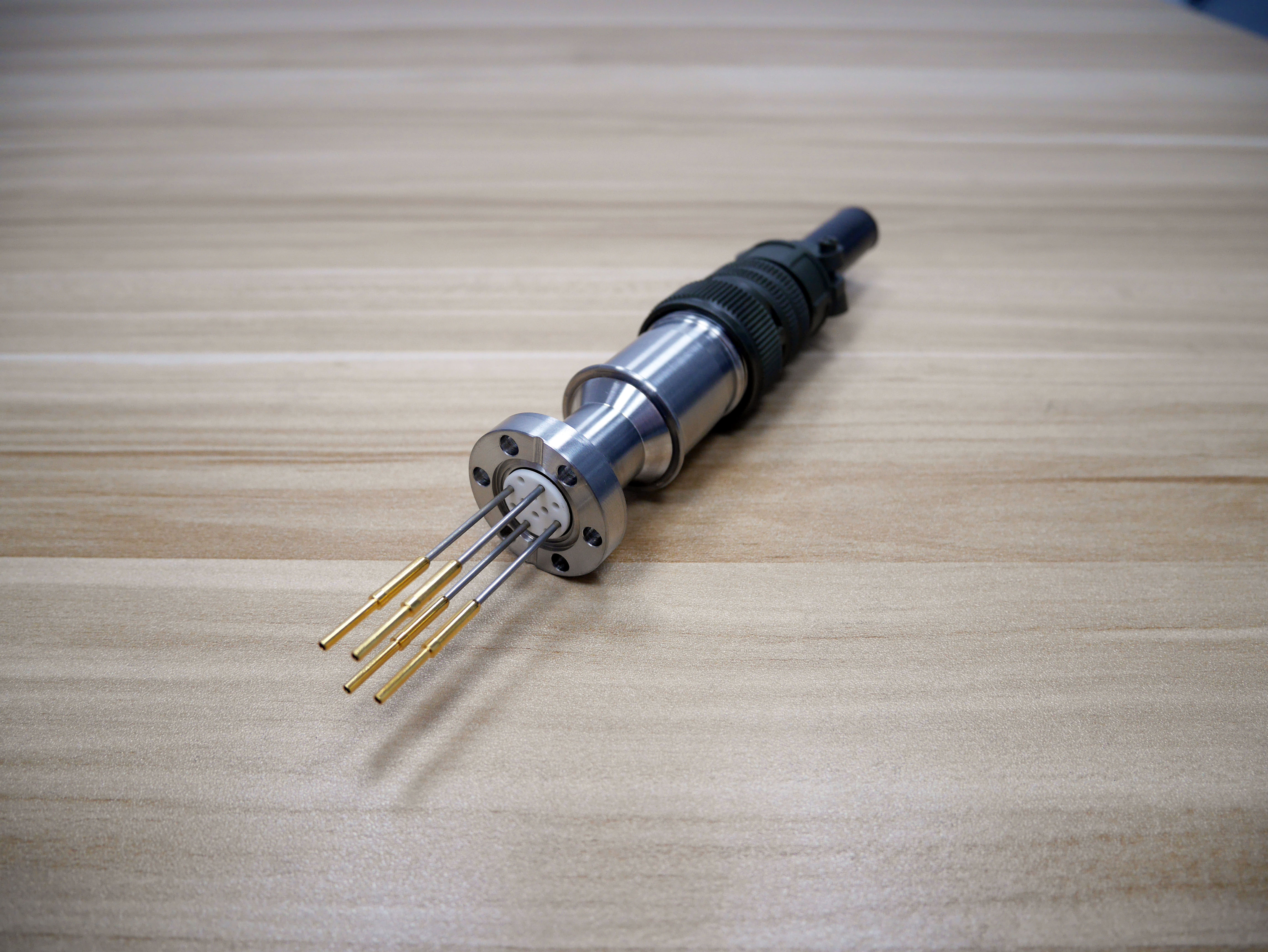

组装展示:
