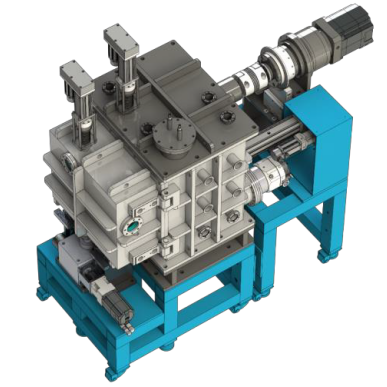

低温大温变关节轴承测试平台
低温大温变关节轴承测试平台,可制造真空及低温环境,进行轴承磨损实验;具有关节轴承标准试验和在线红外观测两种模式,轴承负载范围从5~30000N,轴承转速范国0～60r/min;被测关节轴承内圈往复转动和外圈摆动/转动轴运动形式。
- 产品详情
- 产品图片
功能：
低温宽温域摩擦系数&在线磨损&原位游隙测量
●摩擦系数
√载荷测量:土0.04%
√扭矩测量精度:土0.04%
●磨损量
√精密激光干涉位移器
√振动:<5μm
●径向游隙
√最大加载:2OON
√载荷控制精度:1%
√载荷测量精度:±0.15%

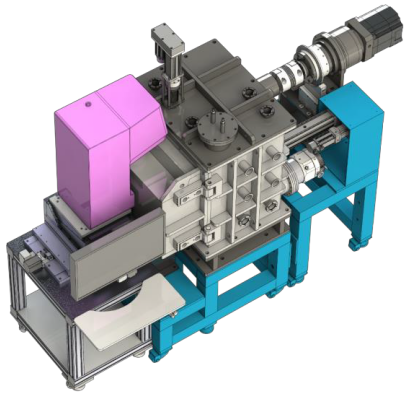

低温宽温域半外圈关节轴承转移膜原位傅里叶变换红外显微镜表征
●原位表征真空腔门
√透红外视窗
√1Omm扫描空间
●傅里叶变换红外显微镜
√工作距离:3Omm
√视场大小:1.5x1.2mm
√光谱范围:7000cm入-1~600cm入-1
√光谱精度:<2cm入-1
●精密三维位移平台
√X、Y 扫描范围:±20mm
√Z调焦范围:±5mm
√定位精度:5μm
√调整精度:1μm
实验对象：
基本型号:d=4Omm轴承
实验环境：
温度范围:100K~450K
控制精度:土 2K
升/降温速率:2K/min
环境介质:真空极限真空度:5x10ʌ-5Pa
辐射/加热片加热控温
环境介质:氮气气压:19kPa~101kPa
控压精度:O.1kPa
工作条件：
最长试验时间:48hour
低温测试液氮及时补充
径向加载范围:3~30kN
载荷精度:0.04%
可根据试验需求更换
小量程传感器进行高精度试验
内圈摆动或旋转
角度控制精度:0.036°
最大转速度:60r/min
外圈固定或摆动
摆动范围:±170
角度精度:0.05°
