环境模拟

磁场模拟

---

四线圈方案：

线圈参数：

	线圈匝数	线圈长度	线圈直径	工作电流
阴极面线圈	5x25匝	100mm	120mm	0-25A
聚焦线圈1	9X35匝	140mm	90mm至78mm	0-40A
聚焦线圈2	21X35匝	140mm	72mm至 60mm	0-50A
成像面线圈	22X 30匝	100mm	60mm	0-55A

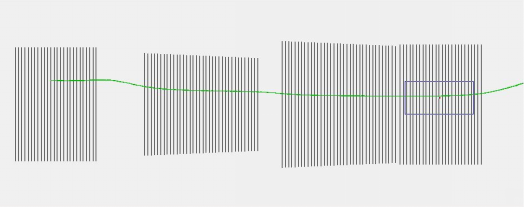

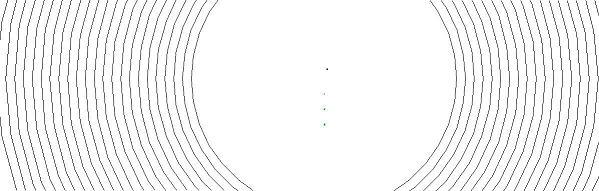

电子轨迹追踪（一）

---

模拟初始条件：

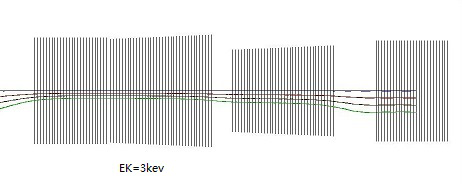

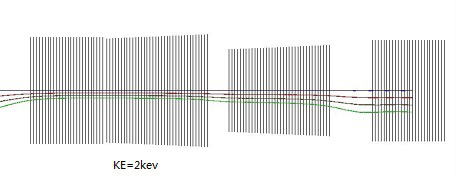

电子初始动能1.5Kev—3KeV，入射角度+/-2度。每束电子束由等角度5个电子组成，电子束出发点位于光阴极面线圈轴向中心，径向相对于轴线坐标分别为10mm，20mm，30mm。物像距约为520mm。像缩比约2.9：1。

电子轨迹追踪（二）

---

光电子发散角的高斯分布，在最优条件下，成像面上的电子成像分辨率可以达到6lp mm



设计方案

驱动电源

---

脉冲恒流源电源工作方式：

·电源的上升沿约100ms，恒流工作持续时间0-60S，下降沿时间1-2秒（根据线圈电容量而定）

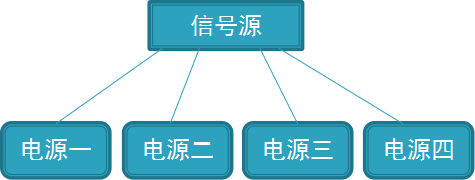

·多电源外部同步触发

·附加功能：线圈过温保护

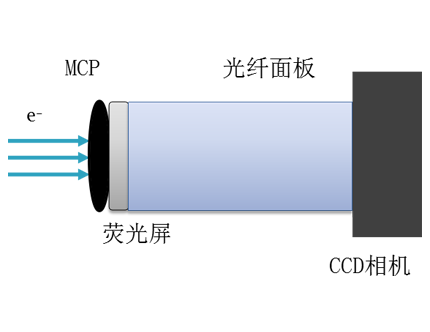

后部电子成像方案

---

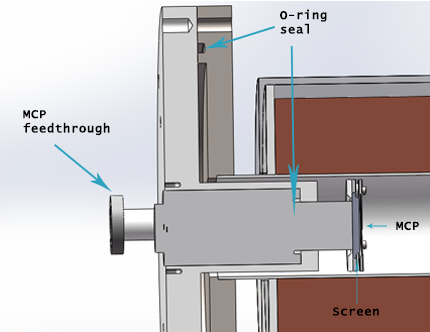

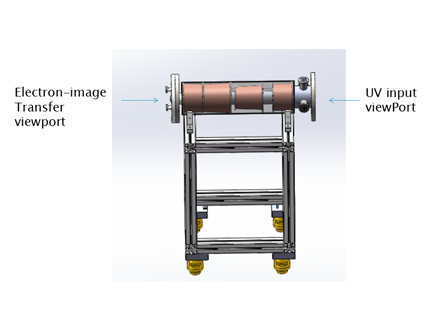

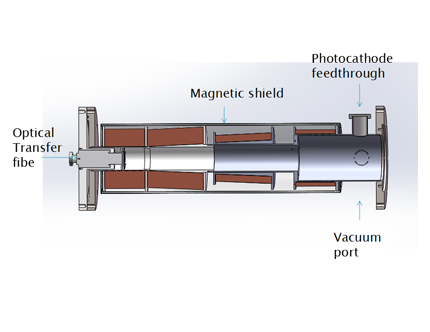

机械与真空设计

---

测试方案

---

1.线圈品质测试：

·单个线圈，电流和磁场强度线性度测试

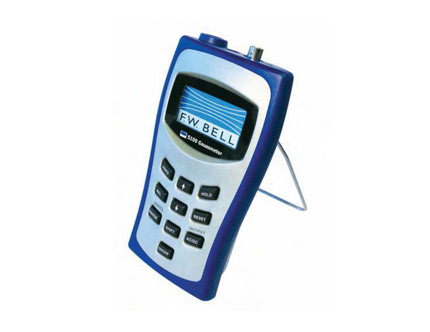

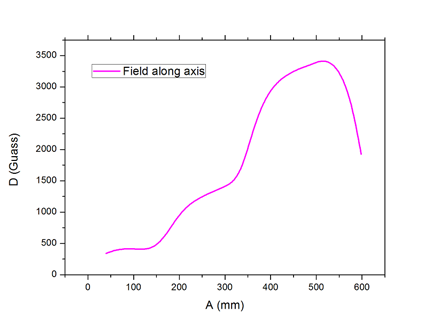

·单个线圈轴向磁场测量
·线圈组合磁场轴向测量

2.组合成像测试：

· 快门曝光时间20S-1min；线圈电流工作间隔1-10min

· 若图像强度不够，则采用CCD 累加成像

· 根据图像结果，微调线圈磁场

实验测试

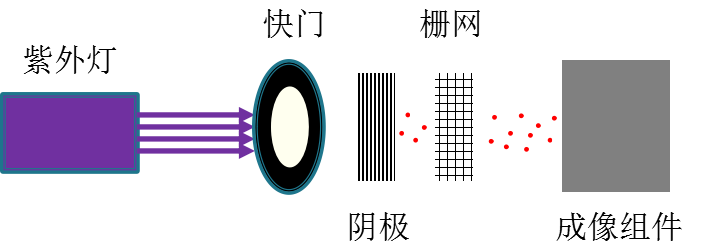

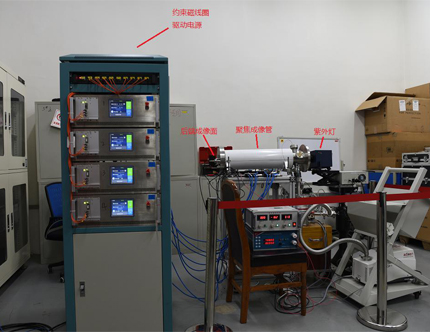

实验装置

---

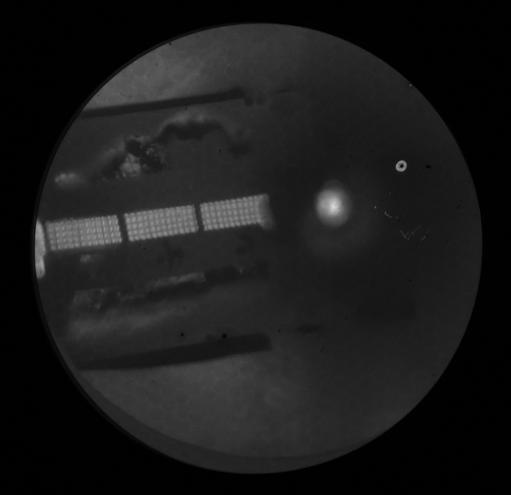

分化板测试

---

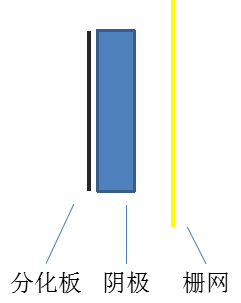

分化板前置：
为看到分化板的像，只有栅网条纹

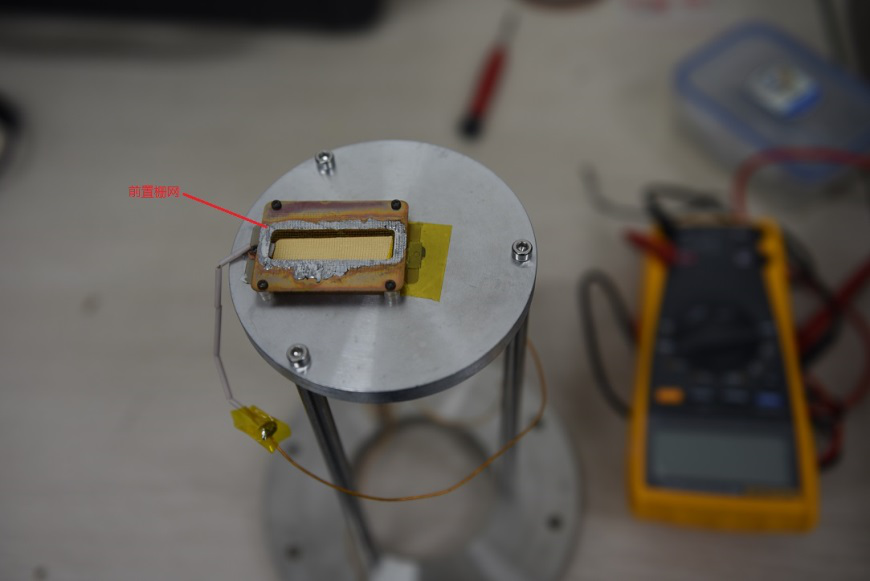

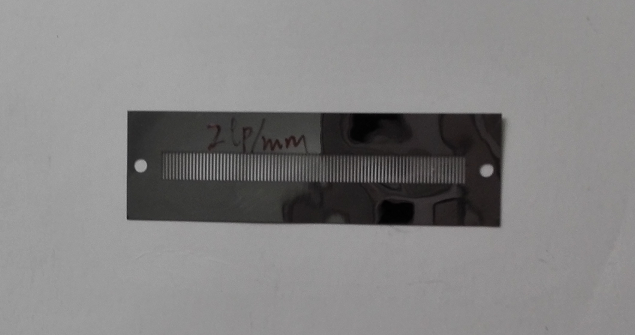

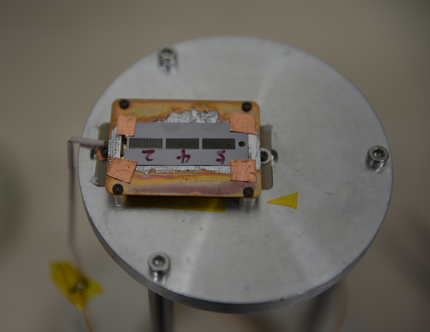

前置分化板：

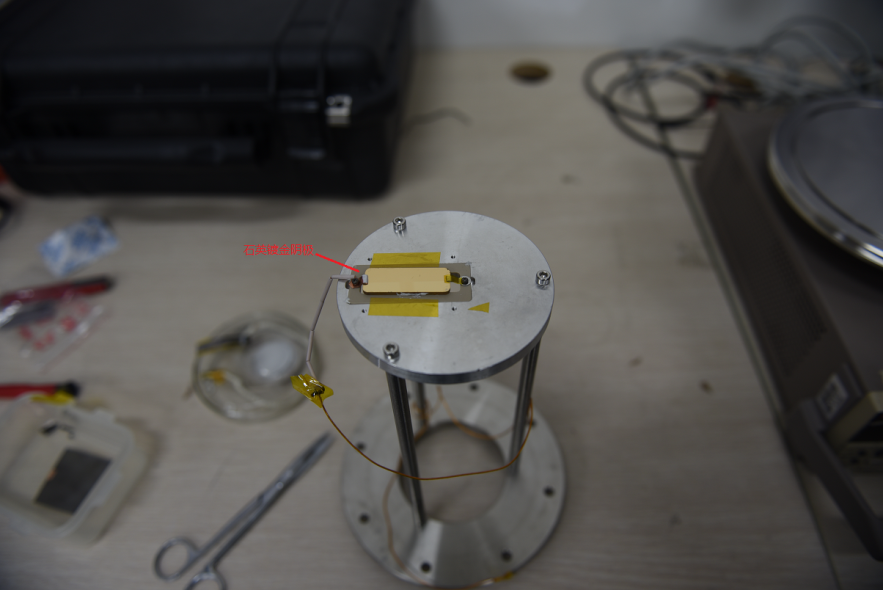

分化板放置在栅网上

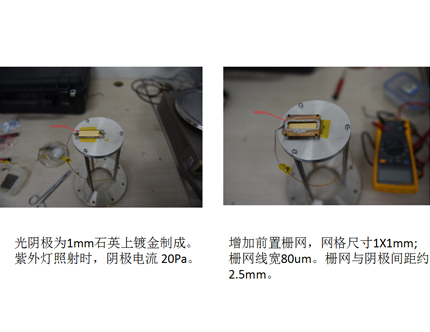

光阴极测试

---

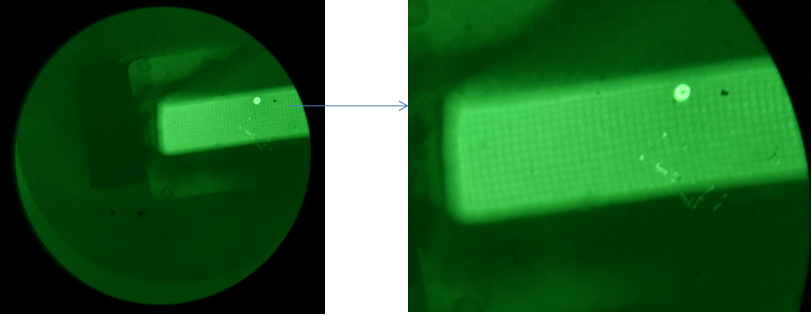

光阴极磁场成像

---

测试条件：

 · 真空： 5X10-6mBar

 · 磁场： lens1: 29A ; lens2:34.5A; lens3:47.5A; lens4:51.5A;

 · 采用 Nikon D750观测；成像像素2493万（6016X4016）

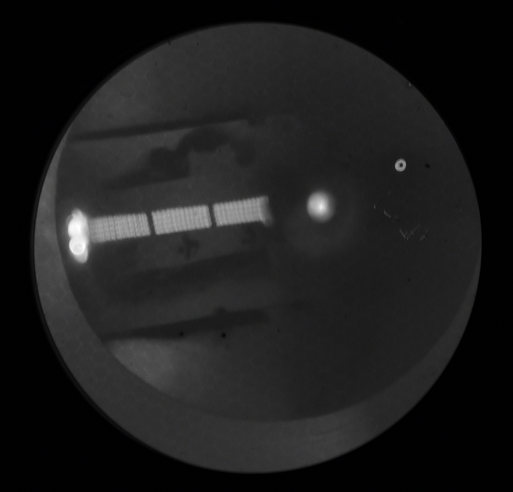

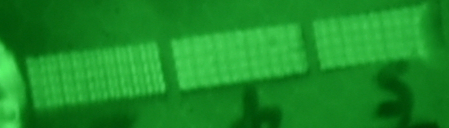

测试结果

---

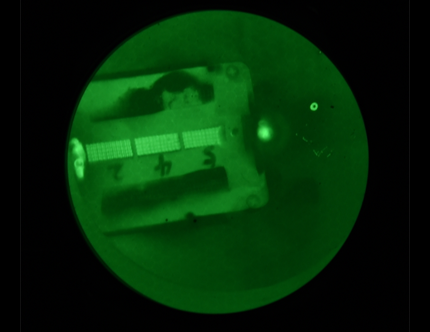

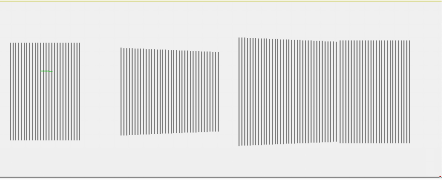

分辨率：2pl 清晰 可辨；4pl,5pl 无法分辨。

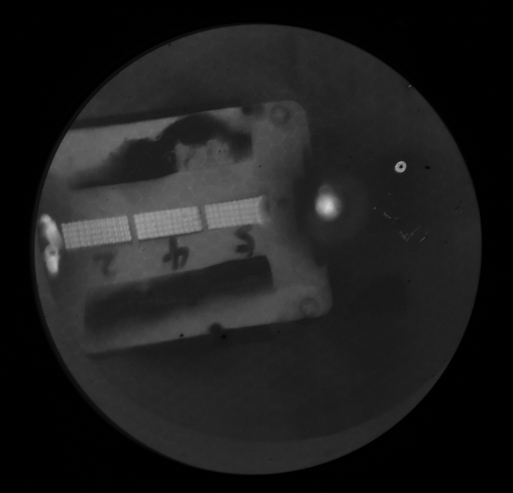

缩放比： 分化板宽 4mm;成像约为1.38mm，缩放比约为3：1。

                      2pl

                                                           4pl

                      5pl

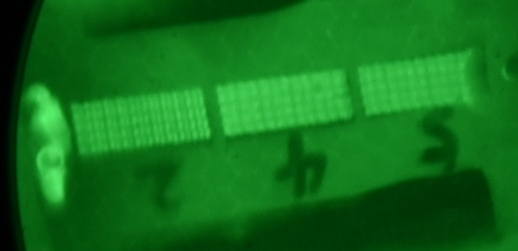

缩放比调整

---

Lens3:  47A     lens4: 51.5A：

Lens3:  57A     lens4:60A：

Lens3:  39 A    lens4:  45A：
